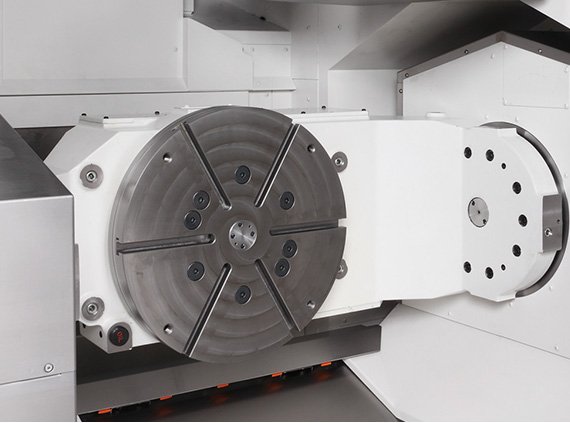

依靠5軸加工的高隨動性，實現高質量的加工表面 ●兩端支撐的高剛性耳軸工作臺 ●依靠滾珠絲杠的冷卻裝置（標準規格），在確保高精度的同時實現高隨動性 實現高精度5軸加工的分度精度（MU-5000V 實測值） ●分度精度 ?A軸分度精度/分度復位精度： ±0.68秒/±0.40秒 ?C軸分度精度/分度復位精度： ±0.78秒/±0.14秒 ●高速動作 ?A軸/C軸 90°夾緊/放松分度時間： 1.0秒/1.2秒 |
|

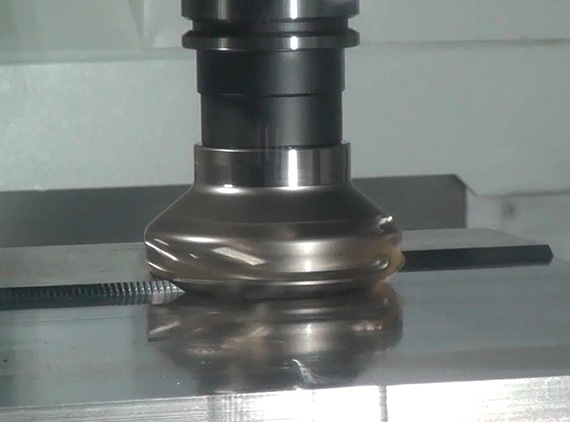

面銑加工能力：504cm3/min（S45C） ●ø80面銑刀 8刃（涂層） 主軸轉速：895min-1 切削速度：225m/min 進給速度：2,250mm/min 切削寬度×切深：56×4mm  |

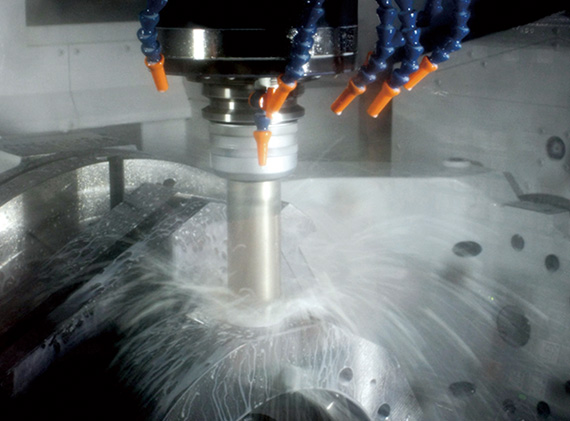

立銑加工能力：672cm3/min（S45C） ●ø20粗加工立銑刀 7刃（硬質合金） 主軸轉速：4,000min-1 切削速度：251m/min 進給速度：4,800mm/min［2,800mm/min］ 切削寬度×切深：7×20mm［12×20mm］  |
|

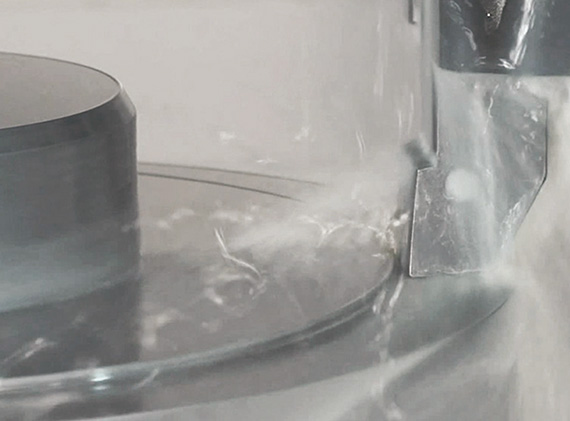

可與車床媲美的車削能力實現工序集約 車削加工能力：3mm2（S45C） 加工直徑：ø164mm［ø250mm］ 切削速度：130m/min (工作臺轉速:252min-1） 進給速度：0.6mm/rev 切深：5mm ※登載的數據為實績值，由于規格、刀具、加工條件等的不同，所得數據可能與登載的數據不同。 |
 |
|

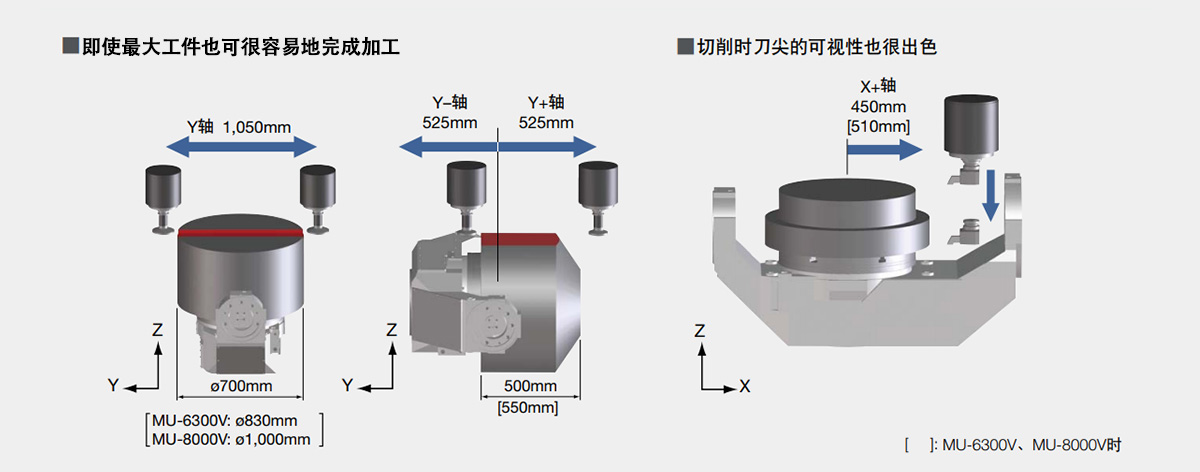

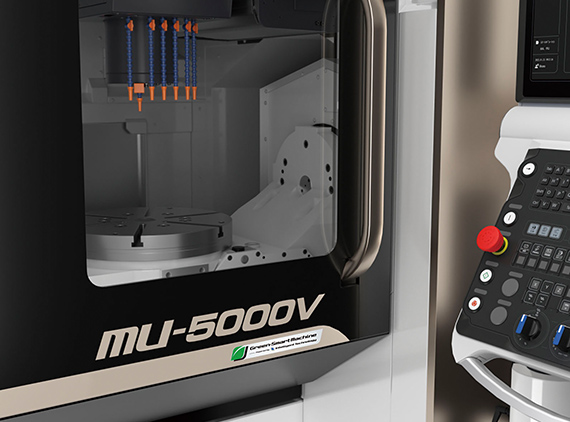

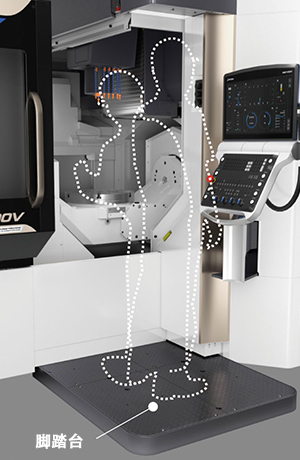

更換工裝、加工時易于確認刀尖的機床結構 ●考慮作業性的工作臺、主軸、操作面板的優化布局 便于作業的腳踏臺 ●無需在意腳下的寬大腳踏臺可消除作業緊張狀態 加工室內可視性良好的大型窗 |
 |
 |
| 項目 | 單位 | MU-5000V | MU-6300V | MU-8000V |
|---|---|---|---|---|
| 工作臺尺寸 | mm | ø500 | ø630 | ø800×630寬 |
| 主軸轉速 | min-1 | 10,000、6,000 | 10,000、6,000 | 10,000、6,000 |
| 刀庫收納數量 | 把 | 32 | 32 | 32 |
| 主軸電機功率 | kW | 11/7.5（10分/連續） | 11/7.5（10分/連續） | 11/7.5（10分/連續） |
| 機床尺寸（W×D×H） | mm | 3,995×2,750×3,435 | 4,850×2,990×3,525 | 5,280×2,990×3,625 |
| 展開規格 | L | L | L |
